当前位置：首页  > 射频开关  > 射频同轴开关  > SPDT系列(无负载）
SPDT Electrical Schematics

SPDT Electrical Schematics

SPDT Electrical Schematics（含接线定义及电气原理图）
射频开关

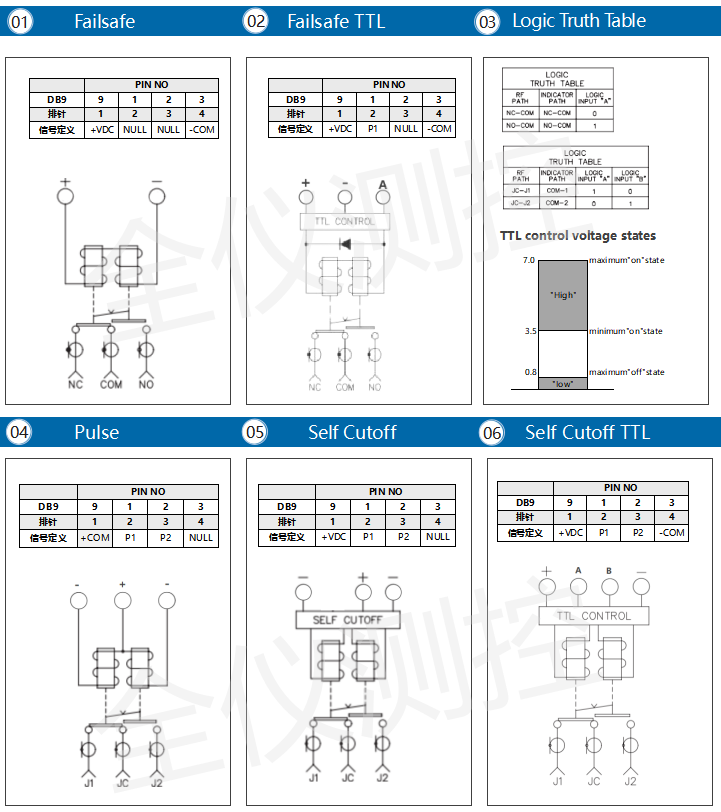

接线定义

 SPDT（无负载）全系列接线定义如下图：

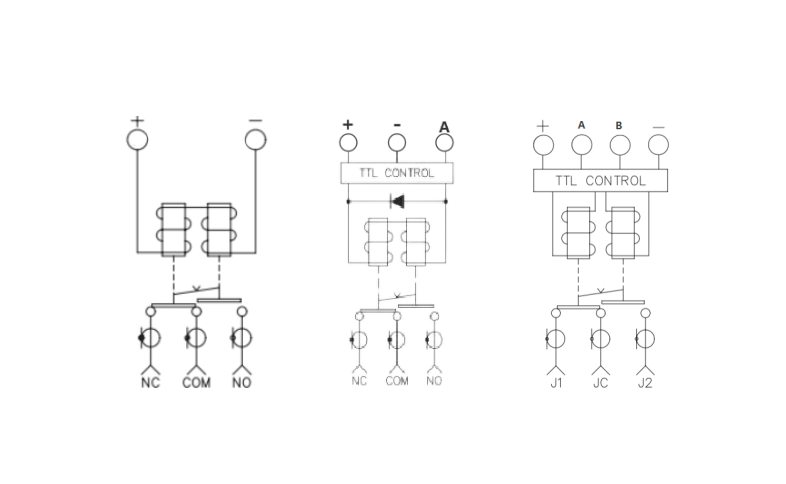

电气原理图

 SPDT（无负载）全系列电气原理图如下图：



SPDT 电控图.png
