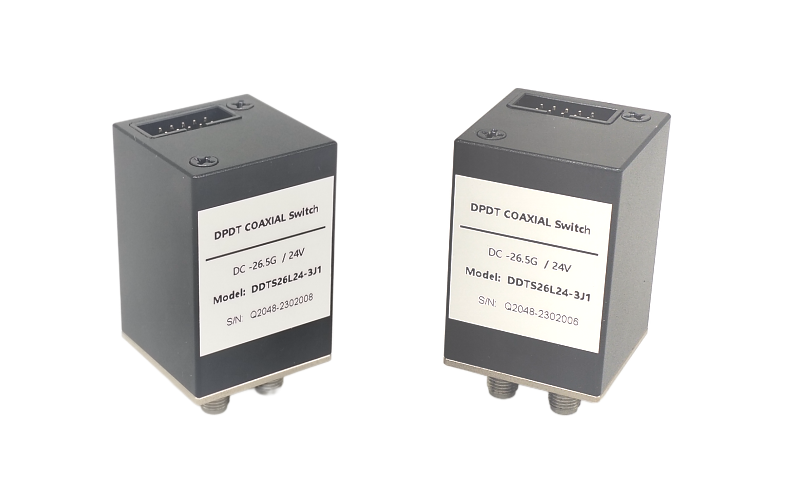

DPDT SMA系列

DPDT SMA系列

DPDT SMA系列，其频率涵括：DC-20G，工作模式涵括：Latching、Normally Open ，连接器类型可选：2*5 PIN JTAG、D-SUB 9针等多种类型；
射频开关
射频特性

 DPDT  SMA接头系列产品射频特性如下图：



Frequency Range

VSWR

Insertion  loss

Isolation

DC-3

1.1

0.15

70

3-8

1.2

0.20

70

8-12.4

1.3

0.25

65

12.4-18

1.4

0.40

60

18-20

1.6

0.60

55

电气和机械

DPDT  SMA接头系列产品的电气规格及机械尺寸如下图：

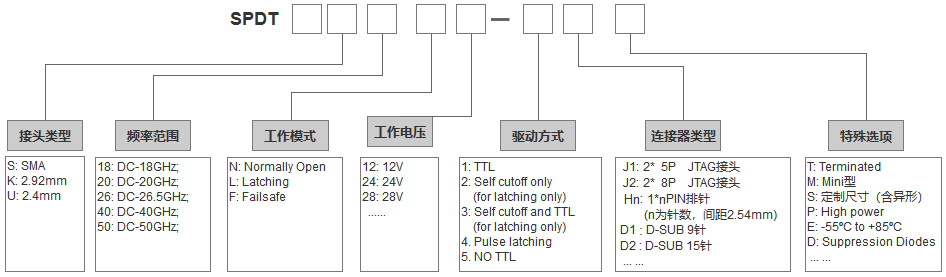

产品选型

可根据以下选型资料，选择您心仪的产品型号：
