SP10-12T SMA系列

SP10-12T SMA系列

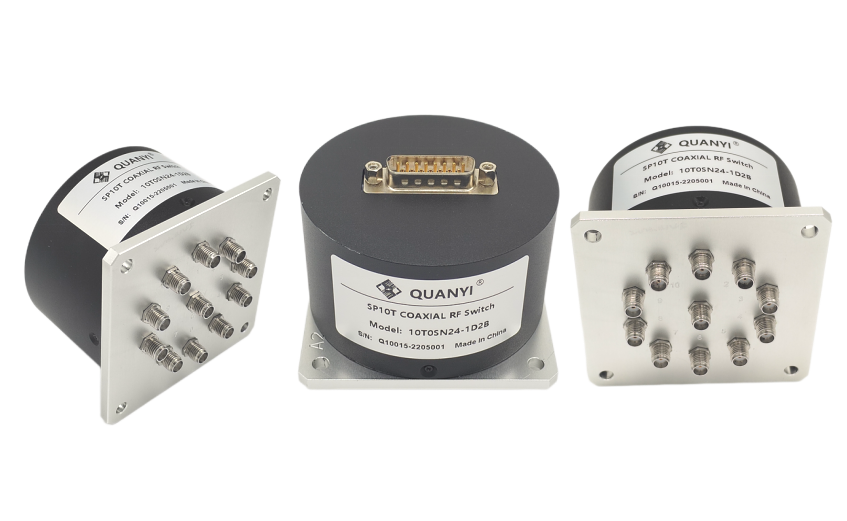

SP10T SMA系列，其频率涵括：DC-18G，工作模式涵括：Latching、Normally Open ，连接器类型可选：2*8 PIN JTAG、2*10 PIN JTAG、D-SUB 9针、D-SUB 15针等多种类型；
射频开关
射频特性

 SP10T SMA接头系列产品射频特性如下图：



Frequency Range

VSWR

Insertion loss

Isolation

DC-3

1.2

0.20

70

3-8

1.3

0.30

65

8-12.4

1.4

0.40

60

12.4-16

1.5

0.50

55

16-18

1.6

0.60

55

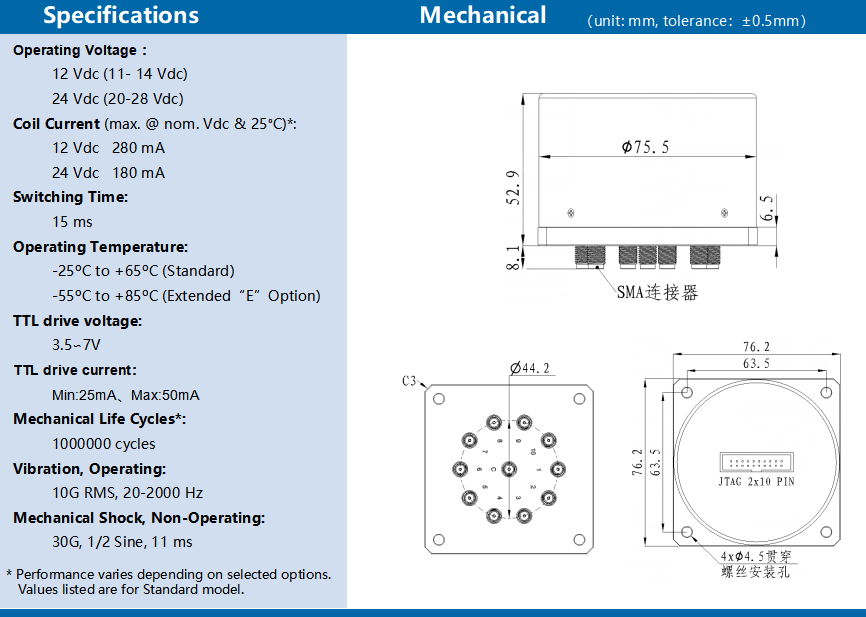

电气和机械

 SP10T SMA接头系列产品的电气规格及机械尺寸如下图：

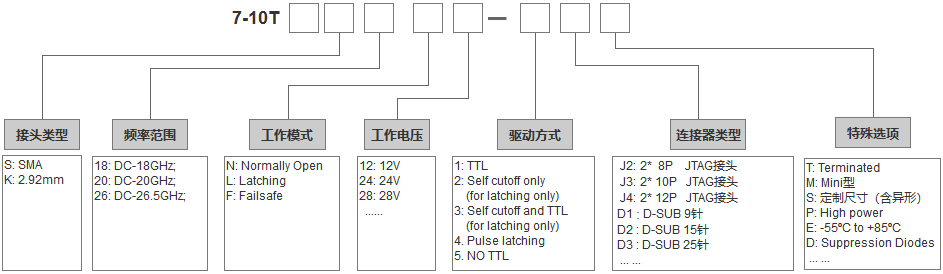

产品选型

可根据以下选型资料，选择您心仪的产品型号：
